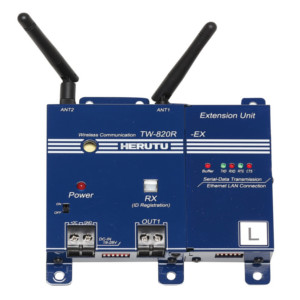

LAN 接続タイプ ポカヨケ用受信機TW-820R-EXL
TW-820R-EXLは、LAN出力を備えたポカヨケ用受信機TW-800R-EXLの通信性能を高めた受信機です。
ポカヨケ用薄型送信機TW-820Tとポカヨケ用受信機TW-820R-EXLの組み合わせで通信距離100mとなり、従来の通信距離（30〜50m）から大幅に延長します。
また、生産工程でご利用中のLAN接続タイプ ポカヨケ用受信機TW-800R-EXLをTW-820R-EXLへ入れ替えていただくことで、ポカヨケ対応工具に取り付けられたポカヨケ用送信機を変更せずに通信距離を延長することが可能です。
複数のポカヨケ対応工具とペアリングを行うことができます（ペアリングできる台数に制限はありません）。
「生産工程支援ソフトウェア for ポカヨケツール POKAYOKE plus」とTW-820R-EXLを組み合わせることで、TW-820R-EXLから50m〜100m離れた場所での製造作業のミス防止を支援するポカヨケシステムを、安価かつ短期間で構築できます。本システムは、「ポカヨケ対応工具を用いた作業の員数管理」「ワーク毎の作業実績管理」「ポカが発生した工程への速やかな対処」を可能とし、製造現場でのポカヨケDXの実現を支援いたします。
工具を用いたポカヨケのデモは、ポカヨケツール動画集をご覧ください。
【使用可能国】
本製品は日本のみでご利用いただけます。
2.「現行送信機(*1) × TW-820R-EXL」で、通信距離20m 延長・・・現行送信機(*1)との組み合わせで、TW-800R-EXLよりも通信距離を20m 延長します
3.ペアリング可能なポカヨケ対応工具の数は無制限・・・1台のTW-820R-EXLとペアリング可能なポカヨケ対応工具は無制限のため、数多くのポカヨケ対応工具の同時利用が可能です。
4.POKAYOKE plusとの連携でポカヨケシステムをすぐ構築・・・POKAYOKE plus V3.01と組み合わせることで、TW-820R-EXLから50m〜100m離れた場所での製造作業のミス防止を支援するポカヨケシステムを、安価かつ短期間で構築できます。
(*1) 現行送信機：
・TW-810T/TW-810T-PLR/TW-800T（対応工具：プライヤーレンチ、トルクレンチ等）
・TW-850T（対応工具：結束工具、ハンドポンプ、スタンプ、電動ドライバー等）
・チェックペンS（対応工具：ペン、スタンプ）
・HCP-2402T-MC（対応工具：マキタ製インパクトレンチ、インパクトドライバ、スクリュードライバ等）
仕様
| 表示 | 受信用 LED（緑色） 1 点（ペアリング照光スイッチと兼用） パワー用 LED（赤色） 1 点 通信モニタ用 LED 5 点 |
|---|---|
| 電源 | DC24V±20％（DC19〜28V） （端子台 M3） |
| 外形寸法 | 130W×100H×30Dmm （突起物は除く） |
| 重量 | 約 450g |
| 消費電力 | 130mA 以下 |
| 使用環境 | 温度 0〜50℃ 湿度 80％以下（結露なきこと） |
| 出力 | 接点出力 1 点（端子台 M3） 接点構造／構成 MOS-FET／1a 定格負荷電圧 AC／DC 30V 定格負荷電流 0．5A |
| インターフェース | RJ-45 イーサネット 10BASE-T 又は 100BASE-TX（自動センス決定） |
| 使用周波数 | 2,403MHz〜2,478MH |
| 通信距離 | 50m〜100m(送信機及び使用条件により異なる) |
| 適合法規 | 2.4GHz小電力データ通信システム 証明規則第2条第1項第19号の無線設備 無線設備規則第49条の20第1項 |
| スイッチ | 電源スイッチ 1 点 設定用 6 連ディップスイッチ 2 点 |
| ブザー | 圧電ブザー 95dB／m |
| アンテナ | ダイポールアンテナ(ダイバーシティタイプ １本は取り外し可) ※本装置では、外部アンテナは使用出来ません。 |
| オプション | ・ACアダプター ADB24050-C ・ANT2 用アンテナ M3.5-S SMA-P-MALE |
| 取扱説明書／ カタログ | ポカヨケツール 取扱説明書 ポカヨケツール カタログ |
