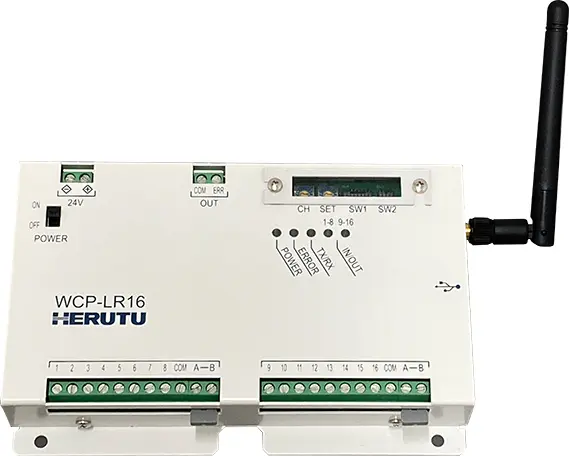

シンプル接点無線伝送ユニットWCP-LR16J
Simple Contact Wireless Transmission Unit
簡単な設定・設置で、最大16点の接点を無線伝送可能
通信距離は屋内約300m/見通し約2km（中継機導入で延長可）
同一通信エリア内で15グループの同時使用可能
V2.10
バージョン
アップ内容

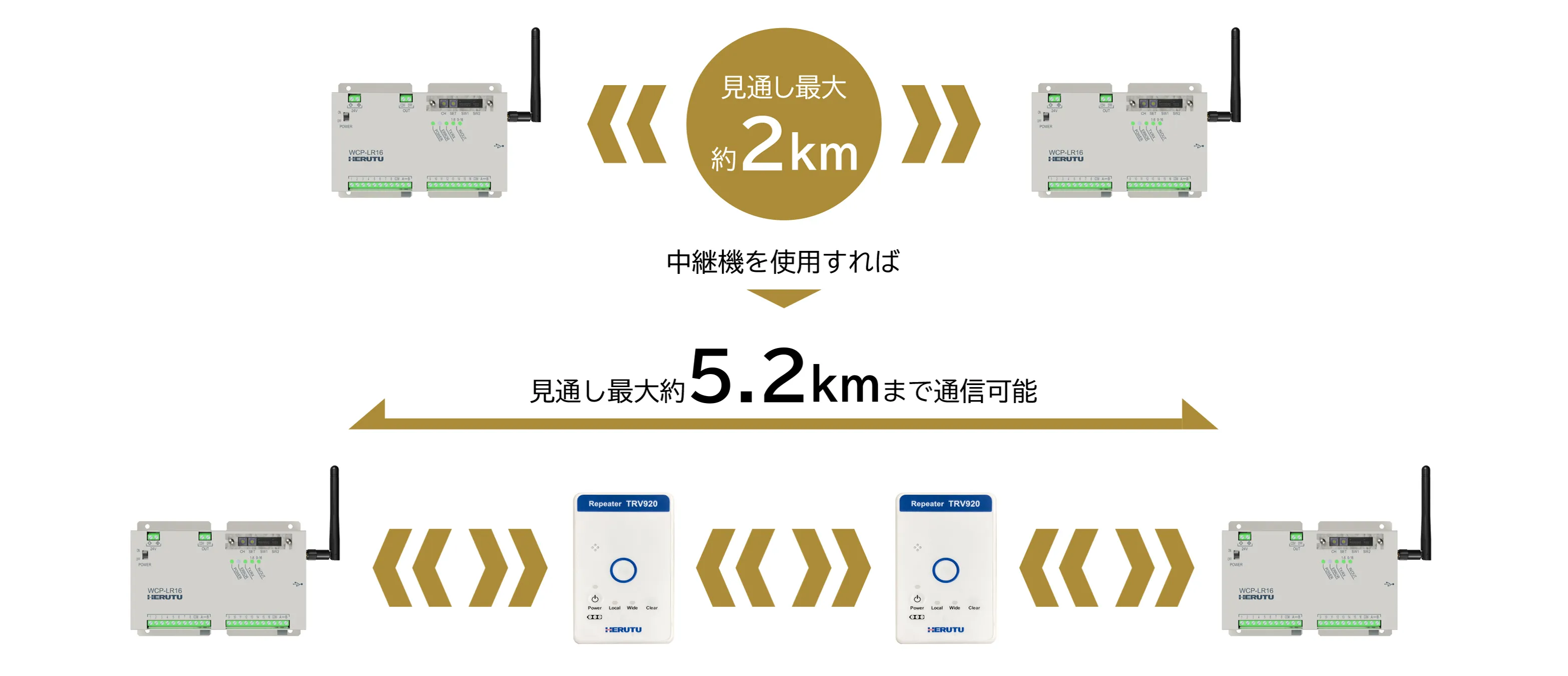

WCP-LR16Jと中継機TRV920Jを組み合わせることで、
通信距離を屋内約900m/見通し約5.2kmまで延長可能となります。
| 中継機なしの場合 | 中継機1段の場合 | 中継機2段の場合 | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 通信構成 |  |
 |
 |
||||||||||||||||||||||||
| 通信距離 |
|
|
|
||||||||||||||||||||||||
| 応答時間 |
|
|
|

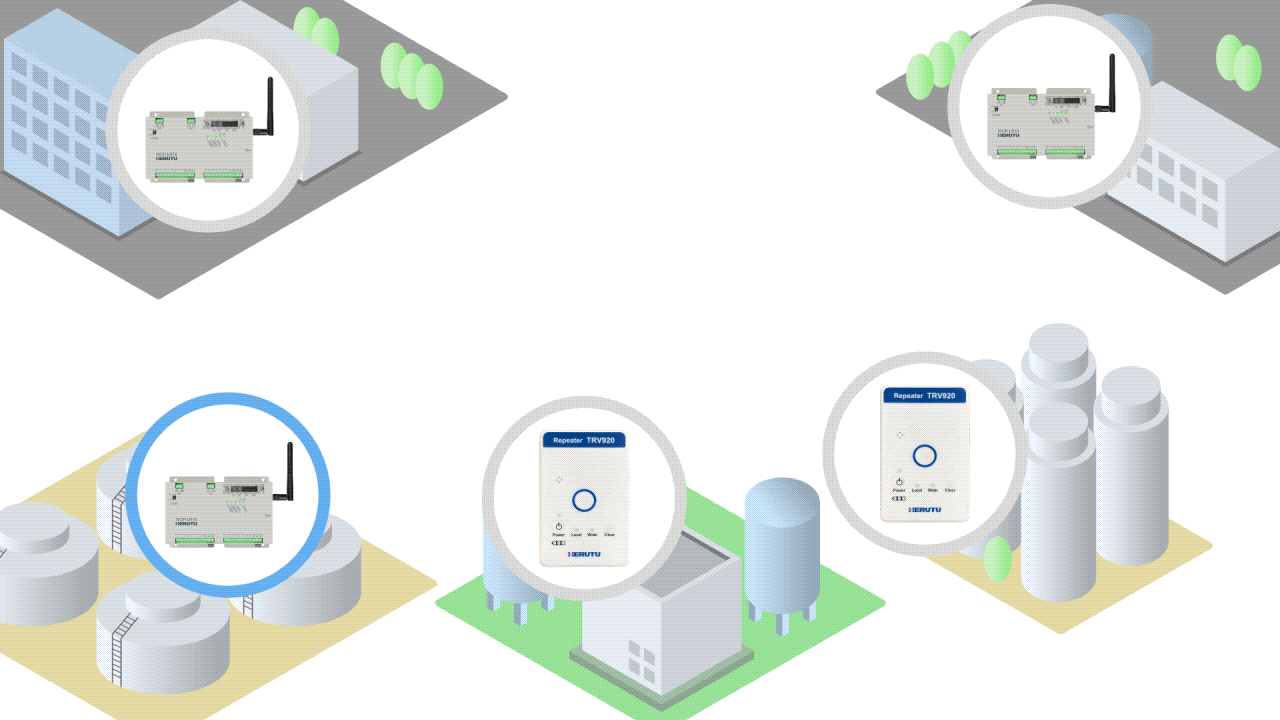

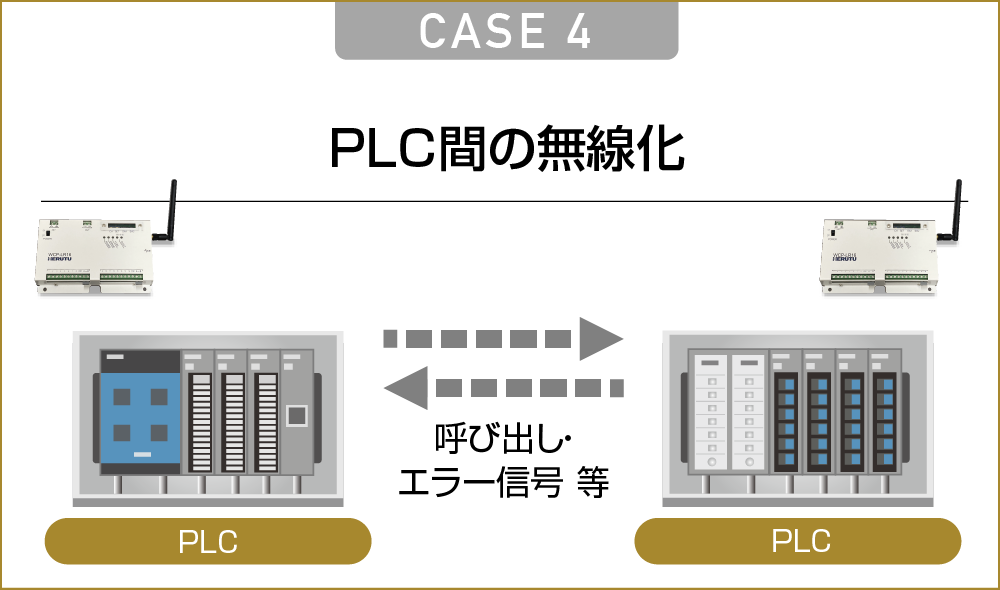

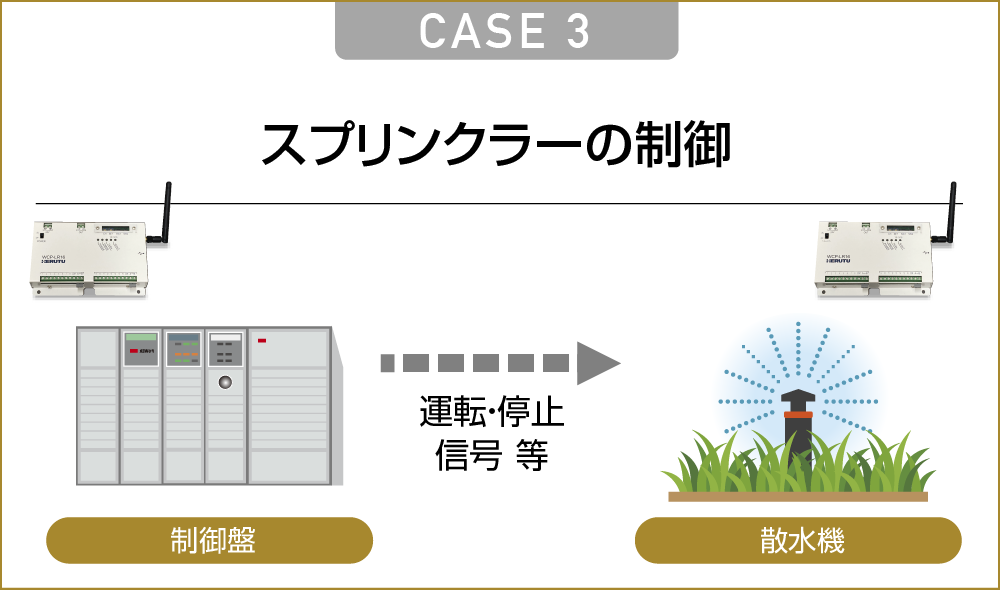

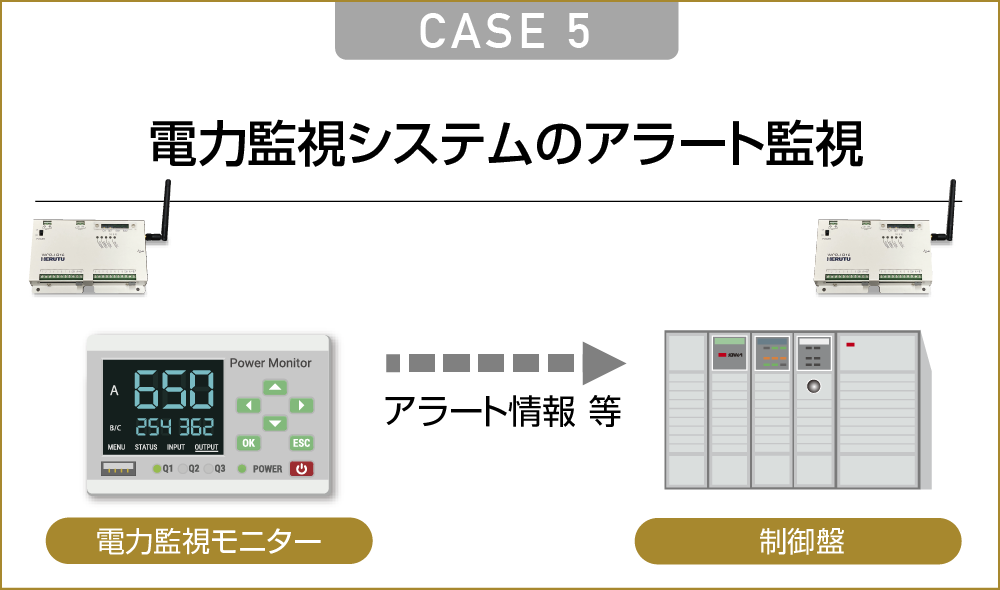

設定・設置が簡単で配線工事不要。様々なケースでご利用いただけます。
- 生産設備からの異常・稼働監視
- AGV、ステーション間の起動・停止指示
- 環境測定機器からの警報監視
- エアコン室外機のデマンド制御
- 生産用ロボットの状態監視
- プラントのタンク・配管の各種液体監視 etc.

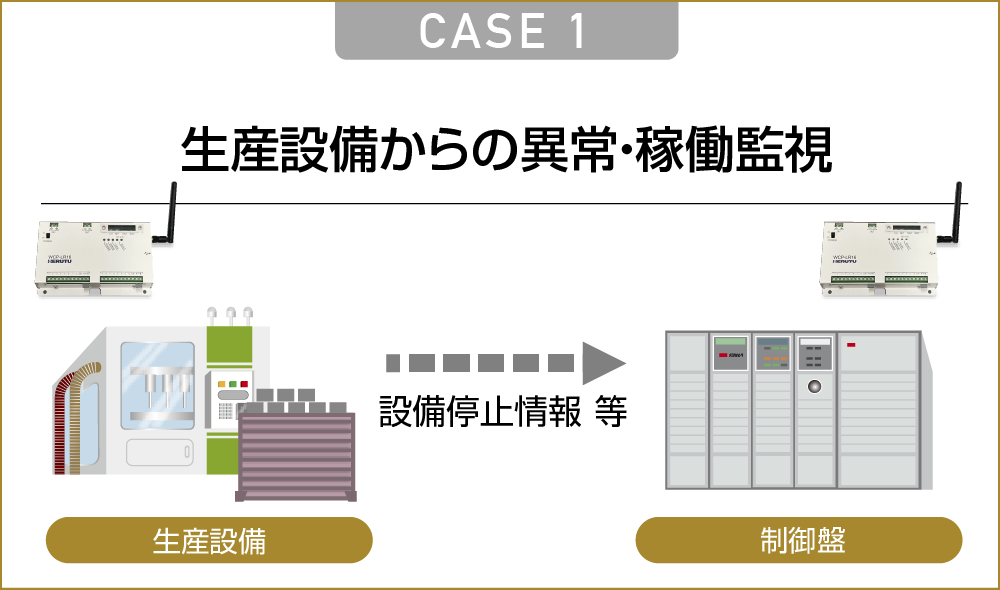

CASE 1
生産設備からの異常・稼働監視
生産設備
設備停止情報 等
制御盤

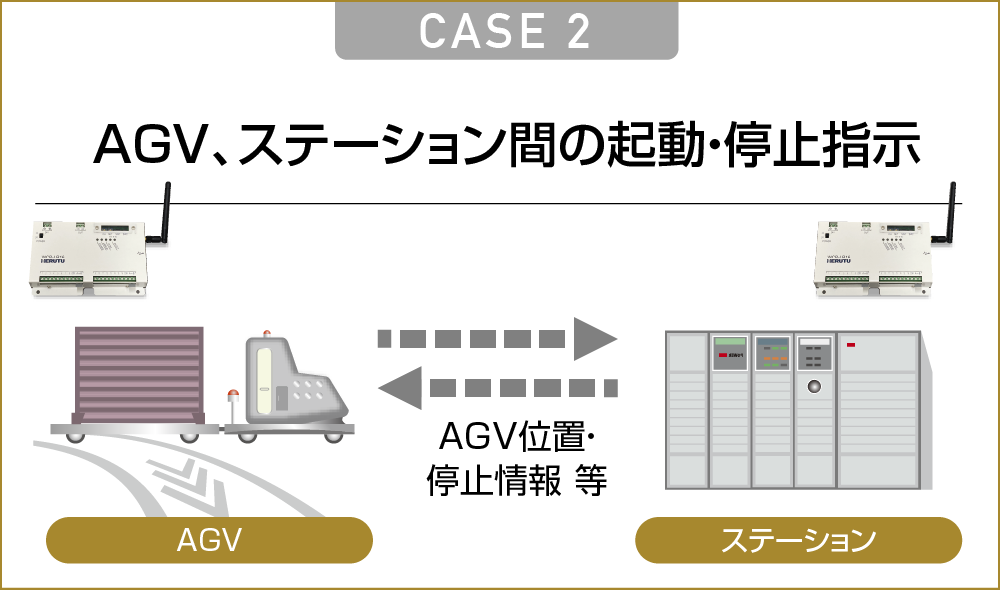

CASE 2
AGV、ステーション間の起動・停止指示
AGV
AGV位置・
停止情報 等
ステーション
CASE 3
環境測定機器からの警報監視
酸素濃度・ガス検知器＋警報器
酸素濃度・
ガス検知器警報 等
離れた場所に警報を伝送
CASE 4
エアコン室外機のデマンド制御
キュービクル
電力制御信号 等
室外機
CASE 5
生産用ロボットの状態監視
生産ロボット
ロボット異常情報 等
制御盤

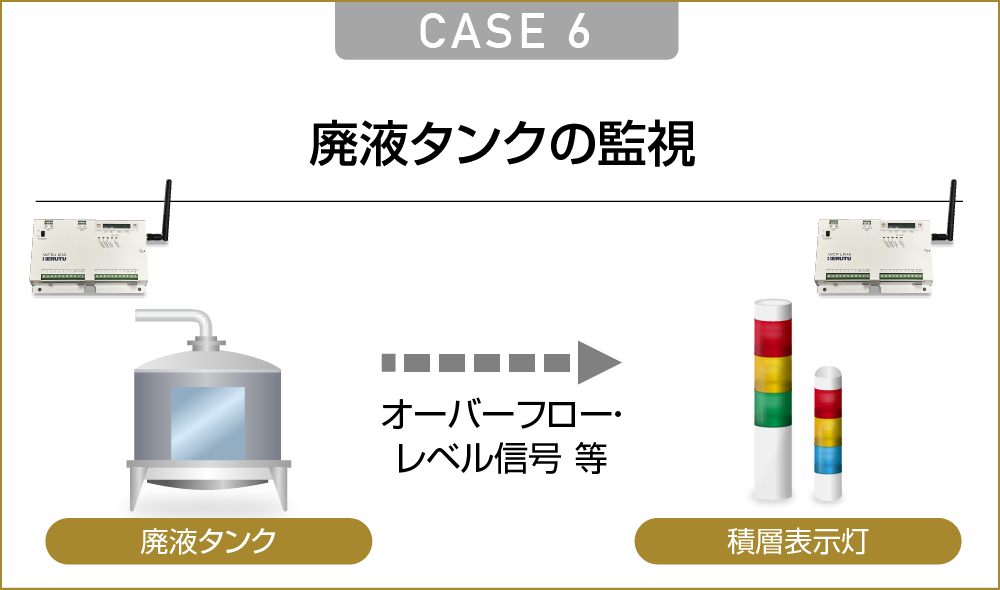

CASE 6
プラントのタンク・配管の各種液体監視
タンク
フロートスイッチ
レベルスイッチ
情報 等
監視盤/制御盤
機能・特長
簡単な設定・設置で、最大16点の接点を無線伝送可能

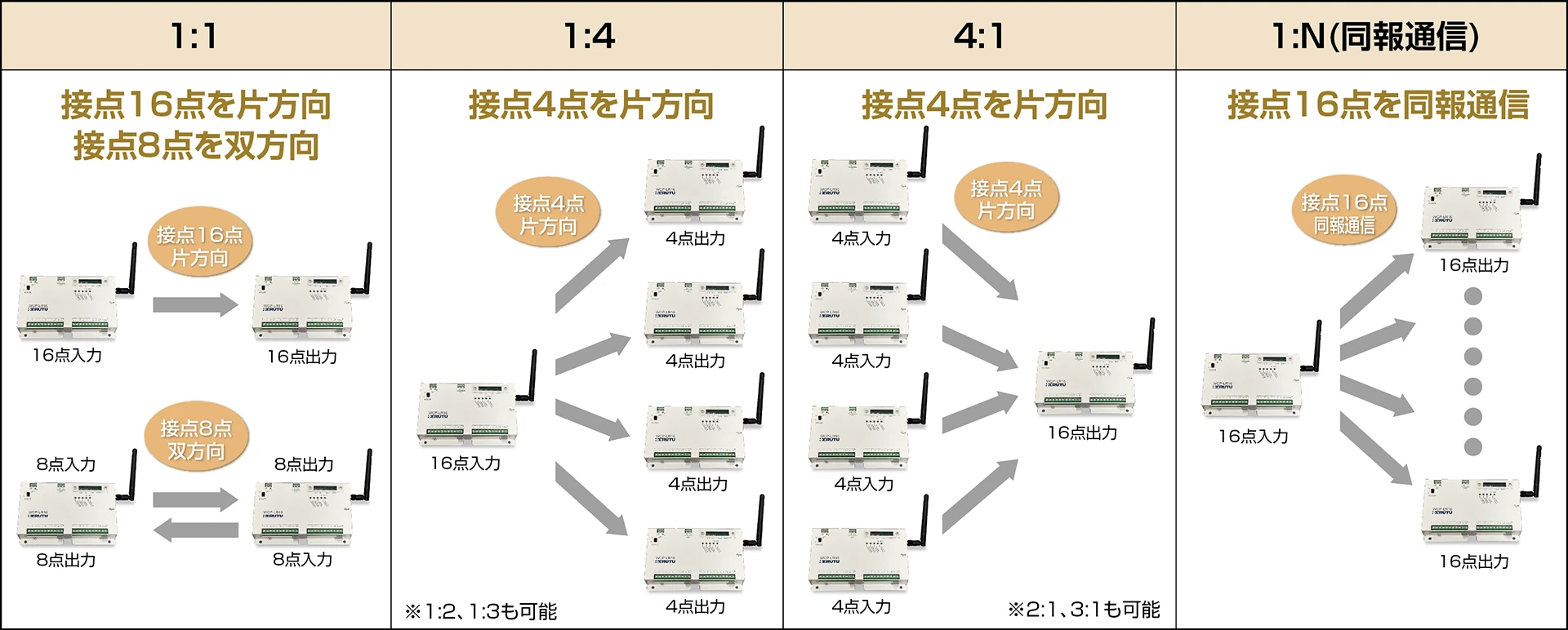

設備に繋ぐだけ(配線工事不要)、また設定スイッチで接点入力(送信)・接点出力(受信)の切り替えや通信構成の変更が可能
通信距離は屋内約300m/見通し約2km（中継機導入で延長可）
標準モードで「通信距離 屋内約300m」「応答時間 250ms」、ロングレンジモードで「通信距離 見通し2km」に延長可能
- 屋内で
- 標準モード
通信距離 屋内約300m/見通し約1km
- 見通しの良い場所で
- ロングレンジモード
通信距離 屋内約300m/見通し約2km
| 通信モード | 通信距離 | 応答時間 |
|---|---|---|
| 標準 モード |
屋内約300m 見通し約1km |
250ms |
| ロングレンジ モード |
屋内約300m 見通し約2km |
1s |
※応答時間と通信距離は使用条件により異なります。

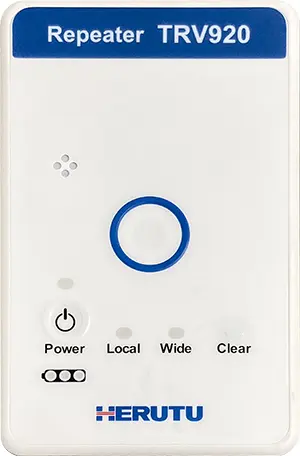

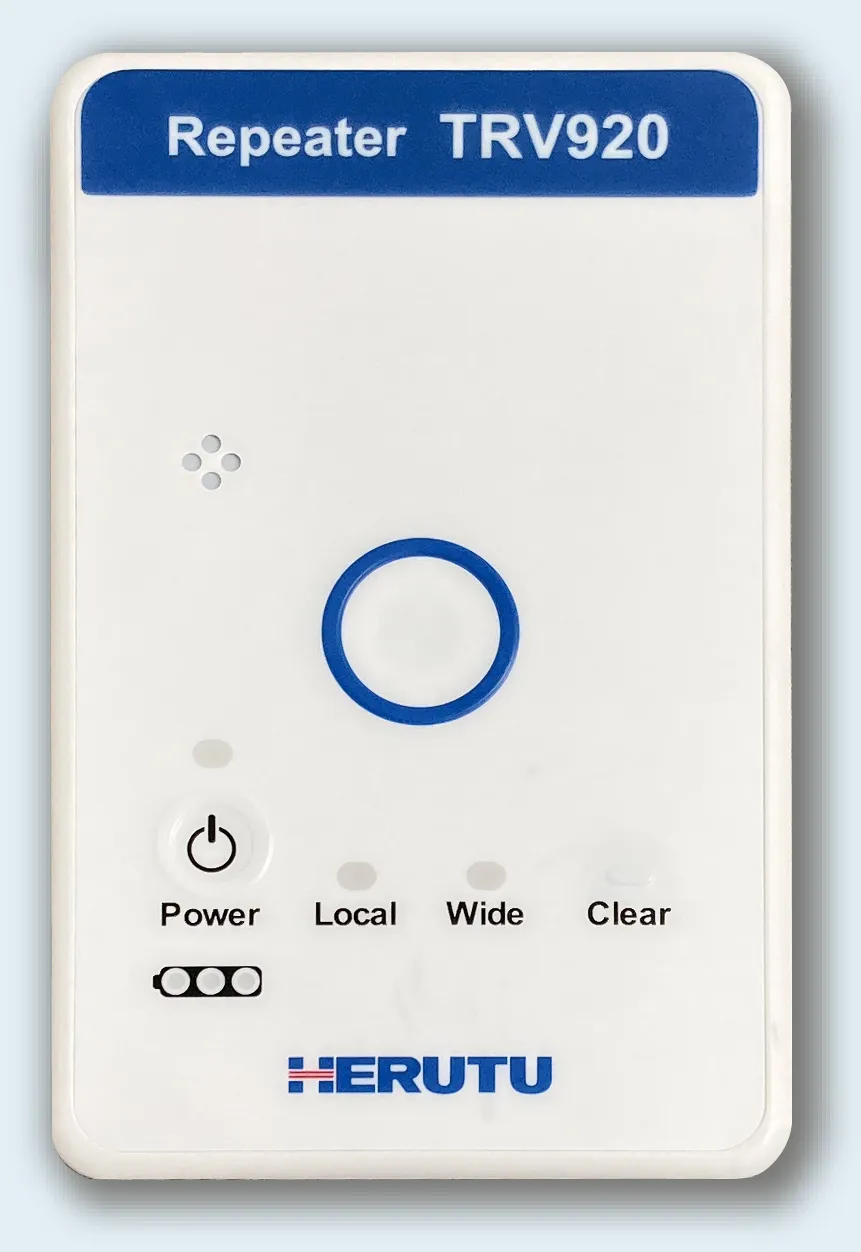

中継機 TRV920J
※中継機TRV920Jと通信可能なWCP-LR16JはV2.10以降です。
- WCP-LR16Jと中継機を組み合わせることで、WCP-LR16Jの通信距離を延長することができます。
- 最大2段まで多段中継ができます。
- 導入済みのWCP-LR16Jに対して後付けで導入可能です。
- 電源は、ACアダプターもしくは内蔵電池の利用が可能です。
- 内蔵電池は、充電時間4時間で約24時間使用可能(1分に1回中継した場合)

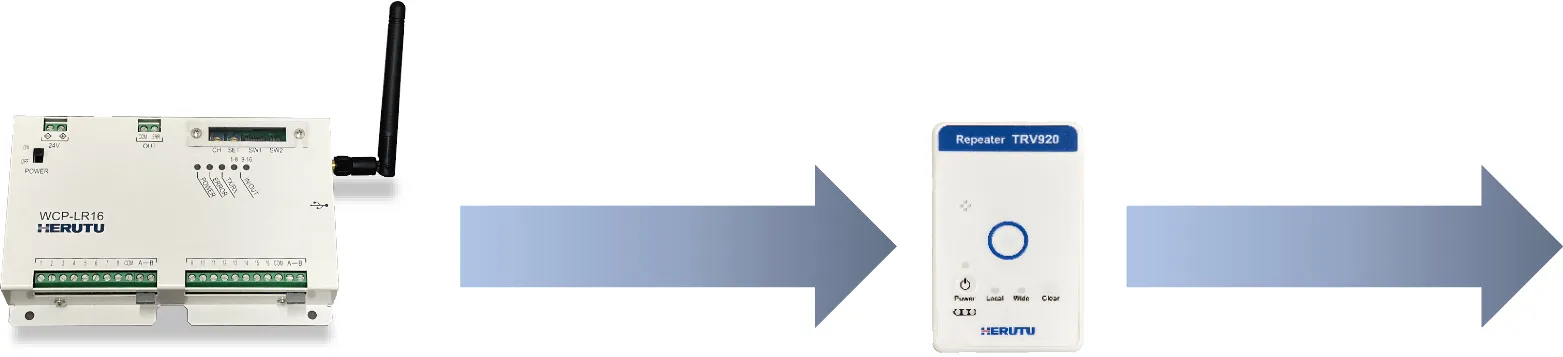

屋内で
標準モード通信距離 屋内約600m/見通し約1.8km

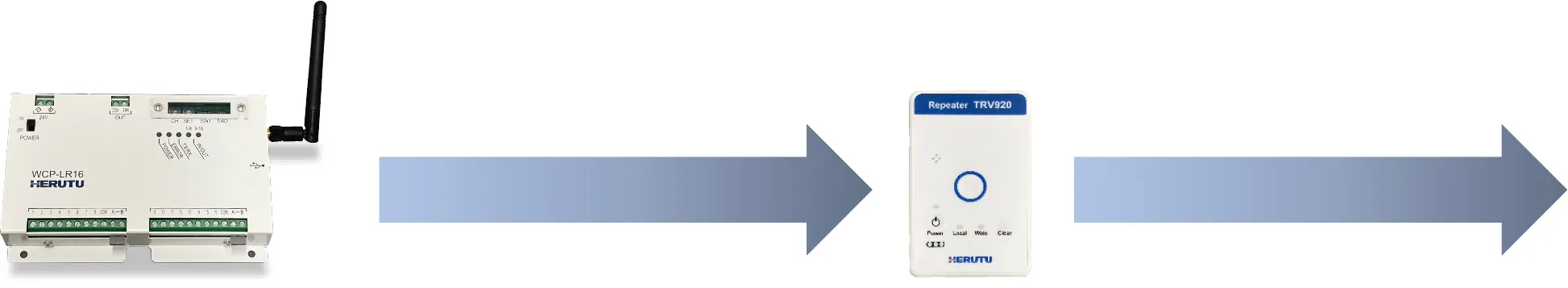

見通しの良い場所で
ロングレンジモード通信距離 屋内約600m/見通し約3.6km
| 通信モード | 通信距離 | 応答時間 |
|---|---|---|
| 標準 モード |
屋内約600m/ 見通し約1.8km |
500ms |
| ロングレンジ モード |
屋内約600m/ 見通し約3.6km |
2s |

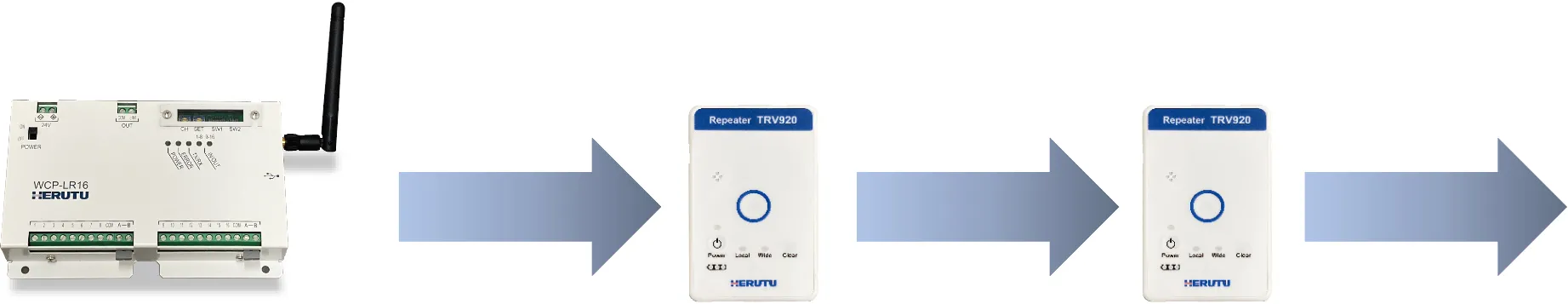

屋内で
標準モード通信距離 屋内約900m/見通し約2.6km

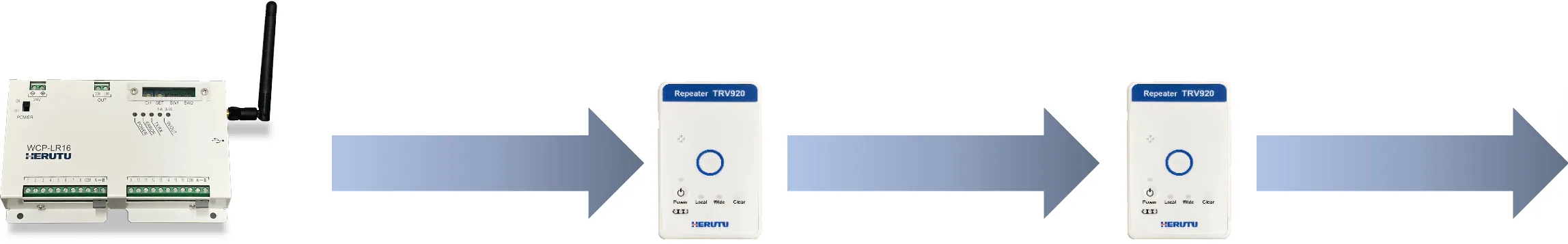

見通しの良い場所で
ロングレンジモード通信距離 屋内約900m/見通し約5.2km
| 通信モード | 通信距離 | 応答時間 |
|---|---|---|
| 標準 モード |
屋内約900m/ 見通し約2.6km |
750ms |
| ロングレンジ モード |
屋内約900m/ 見通し約5.2km |
3s |
※応答時間とは、「入力端子に信号が入力されてから、通信相手の出力端子から信号が出力されるまでの時間」を意味します。※応答時間と通信距離は使用条件により異なります。

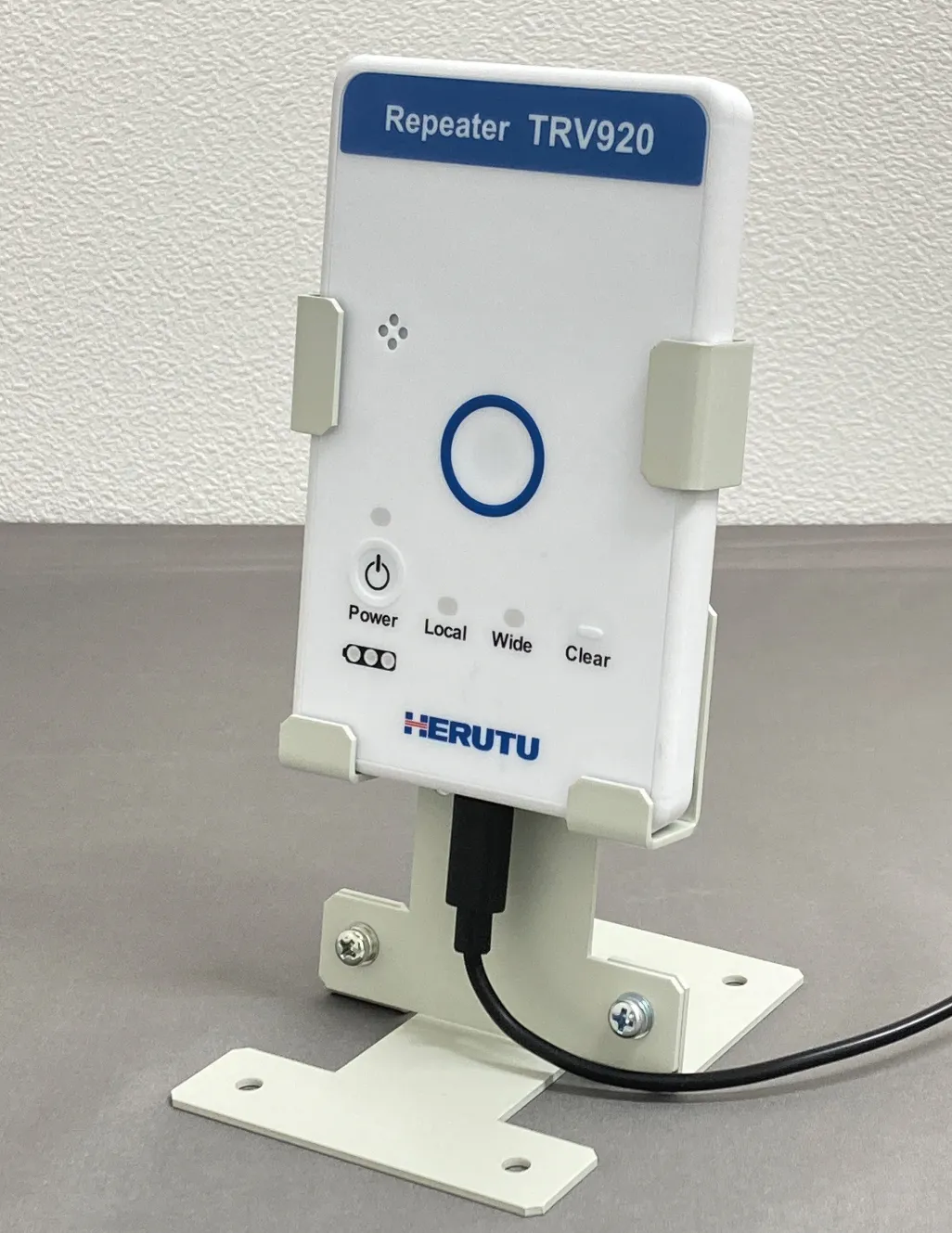

盤上への取付

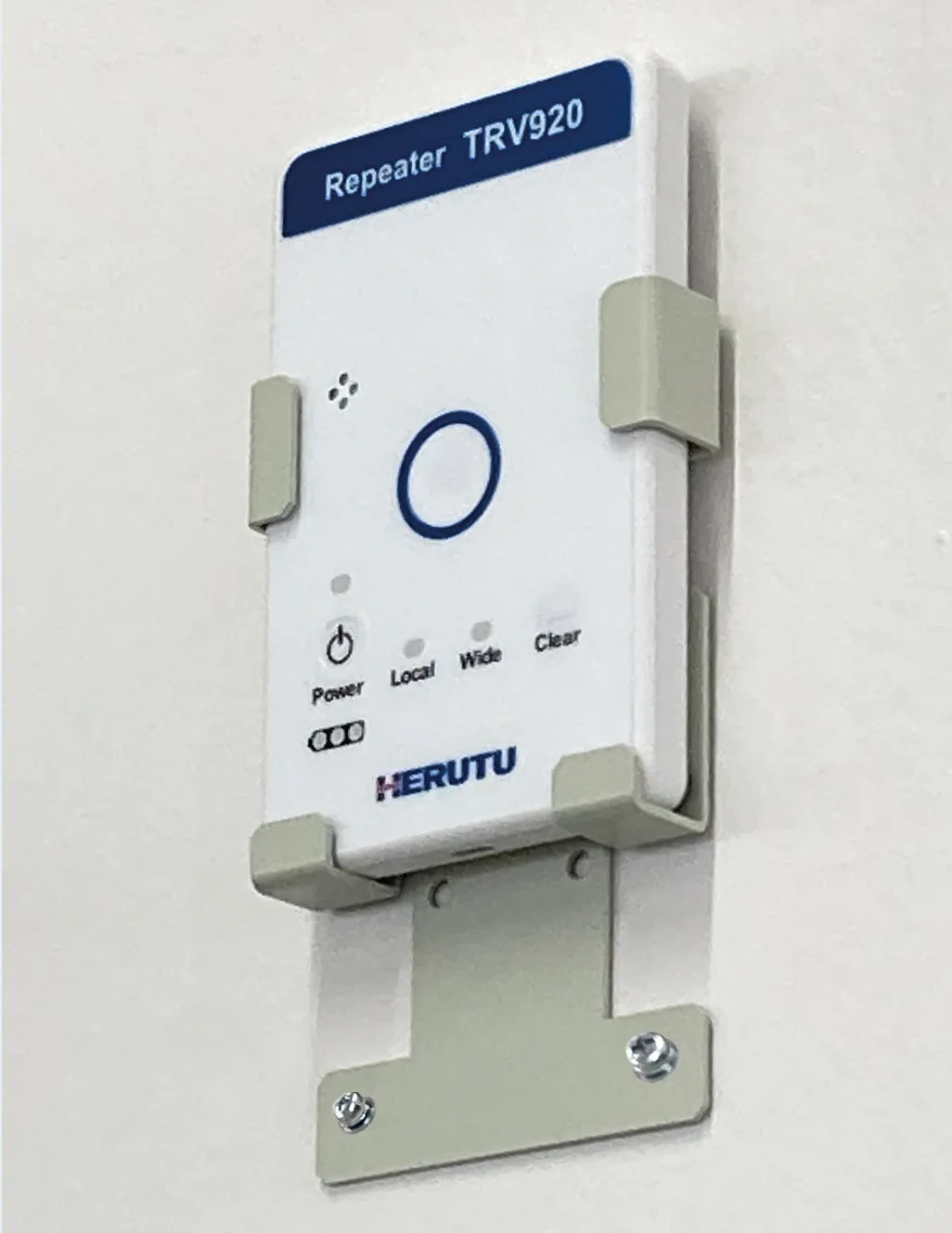

壁面への取付
同一通信エリア内で15グループの同時使用可能
弊社開発の小型LoRa無線モジュール(920MHz帯無線通信)搭載により、15グループ同時使用を実現
- 15チャンネルの中から、グループ毎にユニークなチャンネルを設定していただくことで、同一通信エリア内で15グループの同時使用が可能となります。
- 「入力信号の変化時」と「通信状態モニタリング時」のみ通信相手と通信を行うことにより、電波干渉による通信エラー発生を極力抑えます。
- 通信エラーが発生した場合は、通信状態モニタリング時に自動的に再送することで、通信相手へ確実に届けます。
※標準モードとロングレンジモードで使用可能なグループ数は変わりません。
※標準モードに設定されたグループとロングレンジモードに設定されたグループが同一通信エリア内に混在する場合も使用可能なグループ数は変わりません。
通信環境チェック機能
通信相手と連続通信を行い、通信環境を5段階(良好、やや良好、普通、やや不良、不良)でLED表示します。
通信環境のチェック結果を参考にして、WCP-LR16Jの設置場所を決めることができます。
通信状態
モニタリング機能
WCP-LR16Jに設定された時間(10秒/60秒)間隔で通信相手と通信を行い、通信エラー発生時に通信エラー用LED点灯及びエラー出力を行います。
有電圧・無電圧接点入力の切替可能
WCP-LR16Jの端子を入力設定で使用する場合、A端子とB端子を開放・短絡することにより、有電圧接点入力か無電圧接点入力のいずれかに切り替えることができます。
A端子とB端子を開放
有電圧接点入力
(印加電圧 DC24V)
A端子とB端子を短絡
無電圧接点入力
弊社開発
小型LoRa無線
モジュール内蔵
仕様
|
|
|
| 使用周波数 | 920.6MHz 〜 923.4MHz(チャンネル数15)LoRa変調 | |
| 通信 | 双方向通信(単信方式) | |
| 入出力 | 入出力用 16点 有電圧接点入力 / 無電圧接点入力(切替可能) オープンドレイン出力 定格負荷 DC 45 V / 0.1 A 有電圧・無電圧接点入力切替用 2点、ERR出力 1点 |
- |
| ボタン／スイッチ | Powerスイッチ 1点 ロータリースイッチ (チャンネル / グループ用) 2点 設定用8連ディップスイッチ 1点 設定用4連ディップスイッチ 1点 |
Power ボタン 1点 メインボタン 1点 Clear ボタン 1点 |
| 表示 | 電源用LED(緑)1点、通信エラー用LED(赤) 1点 無線通信モニタ用LED(赤 / 緑) 1点 I/O 1-8 モニタ用LED(赤 / 緑) 1点 I/O 9-16 モニタ用LED(赤 / 緑) 1点 |
電源用LED(赤 / 緑 / 青 / 黄) 1点 920MHz通信モニタ用LED(黄緑 / 橙) 1点 バッテリー用LED(赤 / 黄緑) 3点 |
| 電源 | DC24V±10%(21.6V 〜 26.4V) | AC100 〜 240V(付属のACアダプター使用) リチウムイオン二次電池内蔵(容量1,100mAh / USB Type-C接続で充電) ※充電時間4時間で約24時間使用可能(1分に1回中継した場合) |
| 消費電流 | 120mA以下(DC24V入力時) | 400mA以下(DC5V入力時、充電時含む) |
| 使用環境 | 温度:-10 〜 60℃ 湿度: 85%以下(但し結露なきこと) | 温度: 0 〜 50℃ 湿度: 85%以下(但し結露なきこと) 防水・防塵(保護等級IP65) ※ACアダプター未使用時に限る |
| 外形寸法 | 156W × 25H × 110Dmm(突起物は除く) | 75W × 14H × 120Dmm(突起物は除く) |
| 重量 | 約440g(アンテナ含む) | 約125g(ブラケット・ACアダプターは除く) |
| アンテナ | モノポールアンテナ | パターンアンテナ |

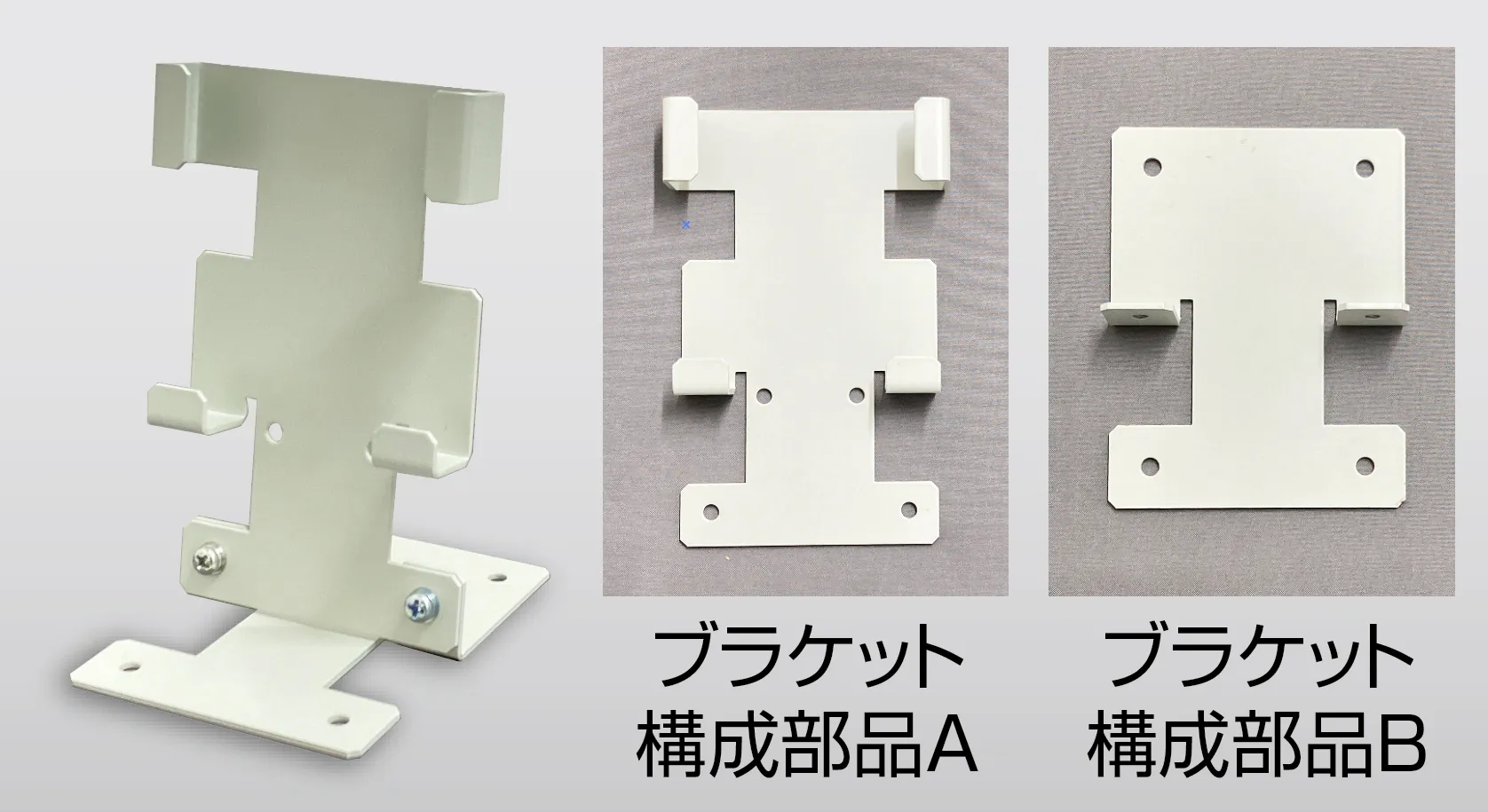

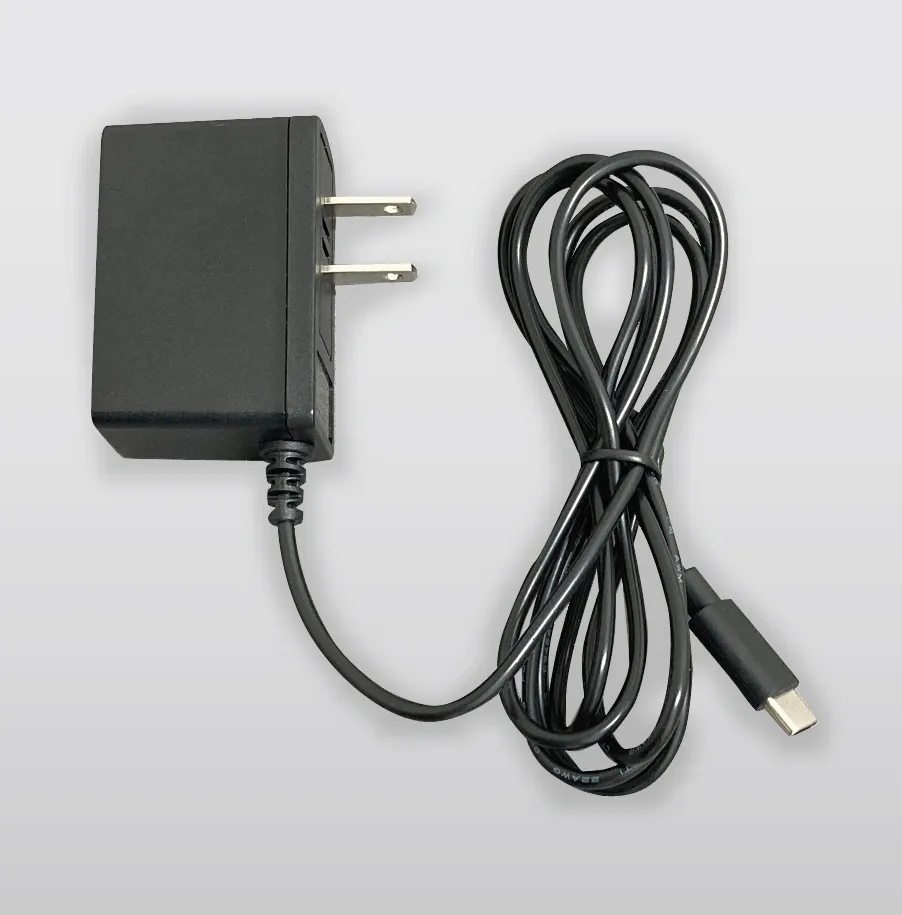

| 付属品 | モノポールアンテナ × 1 【 MEGWX-241XSAXX-920】 | ACアダプター × 1 【UV305-0510 JTSH-0122】 ブラケット × 1 【BRK-02R】 |
| オプション | ACアダプタ―(接続ケーブル付) 【ADB24050-F】 外部アンテナ(ケーブル 5m)(防水/防塵対応 IP56相当) 【1018-473A】 防水BOX(IP44)(電源 AC100V用) 【PWB-OP14-A100】 モノポールアンテナ 【MEGWX-241XSAXX-920】 |
ACアダプター 【UV305-0510 JTSH-0122】 ブラケット 【BRK-02R】 |
